产品概要
产品详情

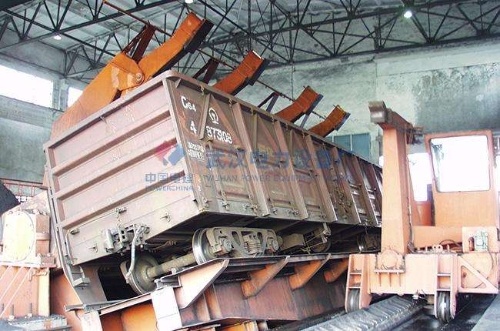

侧倾式翻车机结构简单、刚性强，主轴支撑旋转，采用机械压车、重力锁紧、平台移动靠车。无液压系统，转动部件少，可靠性高，维护简单。开放式端盘，适合配备重车调车机。平台与设备本体在零位时分离，与地面锥形定位装置啮合定位，对轨准确，特别适合翻卸矿石，精矿粉等工况恶劣的环境。侧倾式翻车机回转中心与车辆中心距离较大，因而驱动功率也较大，重力压车、移动靠车方式产生的冲击力相对转子式也较大。侧倾I型、侧倾II型翻车机翻卸型式都属于侧倾式，但侧倾I型更加适合于高水位的地区，对于不宜向下开挖基础的地方上翻车机比较有优势。
侧倾I型
1、翻卸形式: 侧倾式
2、最大载重量 100t
3、翻车机翻转循环时间 60S
4、转子旋转角度 160°
5、回转盘最大回转速度 1.32r/min
6、适应车辆 载重量30-65t
7、回转驱动装置：直流电机N=149kW ，n=480r/min
减速机 公称传动比i=25
8、压车装置 重力式加机械锁定
9、配重 65t
侧倾II型翻车机
技术参数
l、翻卸形式: 侧倾式
2、翻卸车辆最大总重： 100t
3、最大倾翻角度:
正常工作:170°
极限状态：175°
4、翻车机翻转速度:
高 速:1.126r/min
低 速:0.281r/min
5、翻卸车辆尺寸: 翻卸常规敞车 C60~C70
6、驱动电动机功率: 2×110kW(S3,Fc=40%)
7、夹车机构形式:重力夹车，机械锁紧
